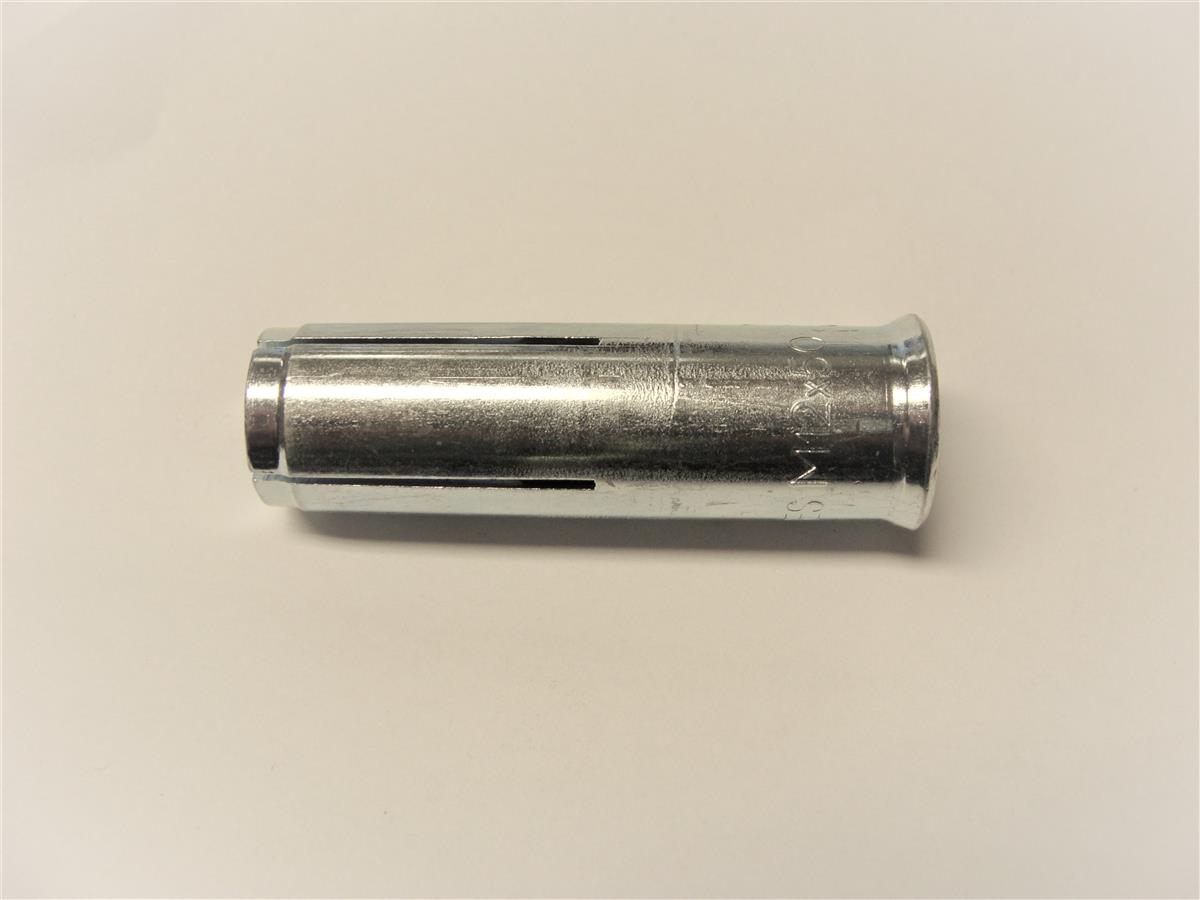

INNSLAGSANKER M/KRAGE ELZ 10X40MM BOR=12MM

Ankerserie W-ED/S: Har ETA – Europeisk Teknisk Godkjenning – som bestemmer forankr.kap. v. forspenning av bærende bygningsdeler til rissfri betong B20 – B50.

• Lastområde i rissfri betong er 1,2kN – 28,6kN: Tunge og mellomtunge forankringer som stålstøtter, rekkverk, maskiner, stillas, konsoller.

• Ankerets ETA støtter brukskategori «Bolter til ikke-bærende bygningsdeler» i risset og rissfri betong. Eksempel: Undertak, himlingsarbeider.

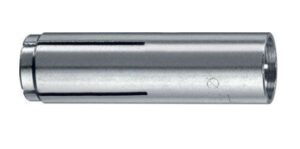

• Ankeret leveres uten eller med krage. Innslagsanker med krage vil ved forankring bli stoppet og forankret i betongunderlaget med kragen mot betongoverflaten. Ved forankring i betongelementer vil således ankerkragen hindre at ankeret blir slått inn i kanaler/hulrom.

Innslagsanker som ikke støttes av ETA: 1) Anker W-ED – art.nr. 0904 010 126 – ofte benyttet spesialanker til forankring av kjerneboremaskin.
2) Innslagsanker ElZn m.krage M16 L:65 – art.nr. 1904 016

Formontering: Innslagsanker plasseres i betongens borehull og forankres med slagdor. Bygningsdel med frihull sentreres over ankerets innvendige gjengeparti, og forspennes mot betongunderlaget med ankerskrue gjennom frihullet.
